SICK WL24-2B230 | W24 COMPACT PHOTOELECTRIC SENSORS

SICK Safety light-beam sensors: WSU/WEU26-3 |WEU26/3-103A00

 Product Overview

Functional principle                              Photoelectric retro-reflective sensor

Functional principle detail                    With minimum distance to reflector (dual lens system)

Dimensions (W x H x D)                        27 mm x 87.5 mm x 65 mm

Housing design (light emission)           Rectangular

Sensing range max.                              0 m ... 22 m 1)

Sensing range                                       0 m ... 15 m 1)

Type of light                                          Visible red light

Light source                                          LED 2)

Light spot size (distance)                      Ø 250 mm (15 m)

Adjustment                                           Potentiometer

1) Reflector                                           PL80A.

2) Average service life:                         100,000 h at TU = +25 °C.

Supply voltage UB                                10 V DC ... 30 V DC 1)

Ripple                                                    5 Vpp2)

Current consumption                            50 mA 3)

Switching output                                   NPN, PNP

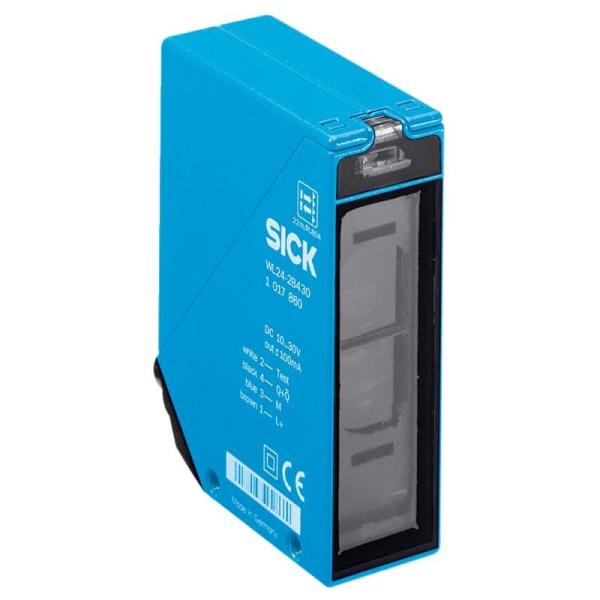

SICK WL24-2B230 | W24 COMPACT PHOTOELECTRIC SENSORS Images
