UFN3-70B413 Fork Sensor 6049678 Original Ultrasonic Fork Sensor for SICK

SICK UFN3-70B413 | UF FORK SENSORS

Features

Functional principle detail                      Ultrasonic detection principle

Dimensions (W x H x D)                         18 mm x 47.5 mm x 92.5 mm

Housing design                                       Fork shaped

Fork width                                               3 mm

Fork depth                                              69 mm

Minimum detectable object (MDO)       Gap between Labels / Size of labels: 2 mm 1)

Label detection                                       ✔

Adjustment                                             Plus/minus button (Teach-in, sensitivity, light/dark switching)

Teach-in mode                                        2-point teach-in

Teach-in dynamic

1) Depends on the label thickness.

Mechanics/electronics

Supply voltage                                       10 V DC ... 30 V DC 1)

Ripple                                                     < 10 % 2)

Current consumption                             40 mA 3)

Switching frequency                               1.5 kHz 4)

Response time                                        250 µs 5)

Switching output                                    PNP, NPN

Switching output (voltage)                     PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V

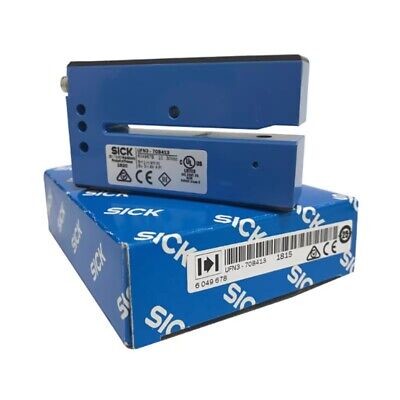

UFN3-70B413 Fork Sensor 6049678 Original Ultrasonic Fork Sensor for SICK Images
